Detector STEM
Detector STEM de electrones transmitidos retráctiles con modos de Campo Brillante (BF-STEM) y Campo Oscuro (DF-STEM).
Detector STEM de semiconductor de diodo PN retráctil configurado con cuatro diodos de Campo Oscuro (DF) cableados en dos pares y un solo diodo de Campo Brillante (BF). El sistema puede operar en modo BF, modo DF o modo de Contraste de Fase DF, junto con mezclas entre segmentos, por ejemplo, DF+BF.
Doce rejillas de 3 mm pueden ajustarse al soporte estándar de rejilla STEM, permitiendo el análisis de múltiples especímenes.
Un brazo retráctil completo con electrónica Deben Gen5 permite usar el Detector STEM con cualquier SEM que tenga un puerto de cámara libre y entrada de video AUX.

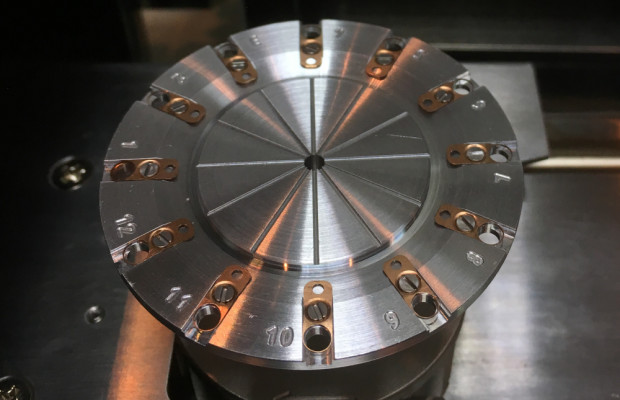

El soporte de rejilla de 12 posiciones es compatible con airlock y se suministra completo con el sledge/dovetail de etapa según sea necesario.
El conjunto del detector STEM utiliza un solo diodo de Campo Brillante y un diodo de Campo Oscuro de 4 elementos.
El rendimiento de este diseño ha demostrado ser igualmente exitoso tanto en SEM FEG como de tungsteno.
El conjunto del detector STEM se inserta debajo del soporte de rejilla y cuenta con ajuste de posición X, Y, Z.
Los diodos de campo oscuro están configurados para operar en modo de Campo Oscuro completo o modo de Contraste de Fase de Campo Oscuro.
La electrónica Deben Gen5 está configurada con cuatro canales de entrada y un canal de salida de video único (opcionalmente dos o tres salidas de video simultáneas).
El incomparable alcance de ajustabilidad disponible para el operador permite obtener imágenes altamente optimizadas.
Características:
- Un solo diodo de campo brillante y diodo de campo oscuro de cuatro elementos
- Modos de imagen: Campo Brillante, Campo Oscuro, Contraste de Fase de Campo Oscuro o Señal Mixta
- Amplificación de 8.000.000 a 1
- Función única FIND de imagen
- Altamente repetible
- Múltiples parámetros para optimización de imagen
- Un canal de salida (opcional tres)
- Se requiere entrada de video AUX en el SEM para reproducción de video sincronizada
- Imagen a velocidad de TV con buena calidad
- Control por PC (compatible con Windows XP/7.0 Professional 32/64bit), conectividad RS232 o USB
- Versiones OEM disponibles (incluyendo biblioteca DLL para integración de software)
Inserción motorizada:
El brazo motorizado proporciona tres posiciones: insertado, estacionamiento (semi-retraído) y completamente retraído. La alineación de las posiciones del detector es normalmente mejor que 20 µm. El control se realiza mediante software o teclado opcional; la motorización es particularmente útil cuando el detector está montado en una posición incómoda, como en la parte trasera de la columna, o en entornos peligrosos como una “celda caliente”.
- Alineación precisa del detector, <20 µm.
- Tres posiciones.
- Control simple por computadora.
